マシニングセンタとは、フライス加工を中心に、穴あけ・中ぐり・ねじ立てなど複数の加工を1台でこなす工作機械です。
工具を自動で交換しながら加工できるため、段取り替えを減らし、複雑な部品も効率よく加工できます。
英語の頭文字をとって「MC」と略されることもあります。
フライス盤を高度に自動化・多機能化したもの、とイメージすると分かりやすいでしょう。
この記事の内容
マシニングセンタの最大の特徴「ATC」

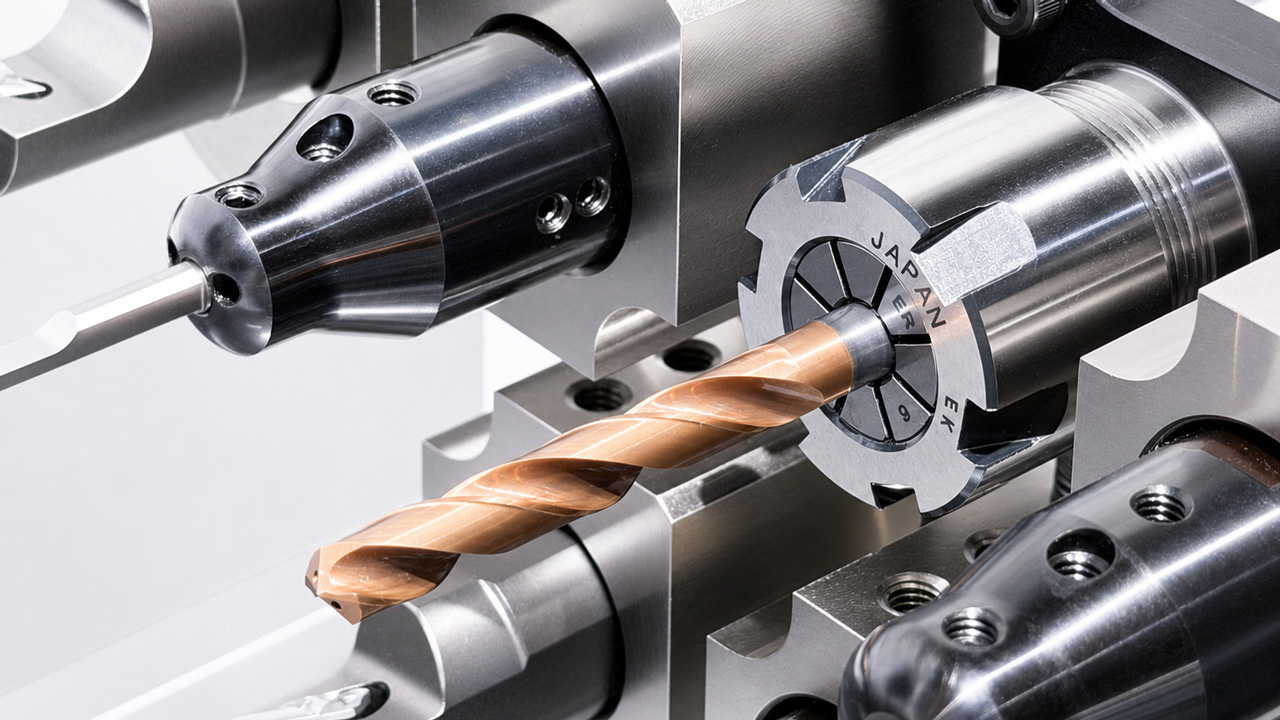

マシニングセンタを特徴づけているのが、ATC（自動工具交換装置：Automatic Tool Changer）です。
マシニングセンタには、工具をまとめて収納する「マガジン」があり、加工内容に応じて、NCプログラムに従い自動的に工具を交換します。
たとえば、正面フライスで平面を削り、続けてドリルで穴をあけ、最後にタップでねじを切る、といった一連の工程を、人が工具を付け替えることなく連続して実行できます。
この自動工具交換こそが、一般的なフライス盤と区別される大きなポイントです。
主軸の向きによる分類
マシニングセンタは、主軸、つまり工具を回転させる軸の向きによって、大きく立形と横形の2タイプに分かれます。
立形（バーチカル）マシニングセンタは、主軸が垂直方向を向いているタイプです。
上から工具を当てて加工するため、段取りや加工状態の確認がしやすく、幅広い用途で使われています。
金型加工や試作、一般部品加工などで多く用いられます。
横形（ホリゾンタル）マシニングセンタは、主軸が水平方向を向いているタイプです。
ワークの側面を加工しやすく、パレットやテーブルの回転機構を使えば、1回の段取りで複数の面を加工できます。
切りくずが下に落ちやすく排出性に優れるため、量産加工にも向いています。
このほか、工具やテーブルを傾けて多方向から加工できる5軸マシニングセンタもあります。
立形・横形とは少し異なる分類ですが、複雑形状を一度の段取りで仕上げやすいため、航空宇宙部品や精密金型などの加工で活躍しています。
旋盤・自動旋盤との役割の違い
マシニングセンタと旋盤は、「何を回すか」が根本的に異なります。
マシニングセンタは工具である主軸を回転させ、ワークに当てて削るのに対し、旋盤はワークを回転させ、刃物を当てて削ります。
そのため、得意分野もはっきり分かれます。
マシニングセンタは、ブロック状の素材から、平面・溝・複雑な輪郭・多方向の穴を持つ部品を作るのが得意です。
一方、CNC自動旋盤は、棒材から軸やネジのような丸くて細長い小物部品を量産するのが得意です。
実際の現場では、この2つは競合するというより、補完し合う関係にあります。
丸物は旋盤系、角物や複雑形状はマシニングセンタ、というように使い分けるのが一般的です。
なお、両者の長所を融合させたものとして、旋削と回転工具加工を1台で行うターニングセンタ（複合加工機）があります。
マシニングセンタで作られる代表的な部品
マシニングセンタは、ブロック状の素材から、平面・穴・溝・段差を組み合わせた複雑な形状を削り出すのが得意です。
代表例としては、プラスチック製品を成形するための金型、装置に部品を取り付けるためのブラケットやベースプレート、ポンプやバルブのハウジング、航空宇宙分野の構造部品などが挙げられます。
いずれも、平面・段差・複数方向の穴・複雑な輪郭を持つ部品で、丸物を得意とする旋盤系では加工しにくい形状です。
逆にいえば、こうした角物や複雑形状の部品が多い現場では、マシニングセンタが中心的な役割を担います。
「軸数」による表現も押さえておく
マシニングセンタを調べると、「3軸」「5軸」といった表現に出会います。
これは、工具やワークが同時に動ける方向、つまり軸の数を表しています。
基本となるのは、前後・左右・上下に動く3軸、すなわちX軸・Y軸・Z軸です。
これに、回転や傾きの軸を2つ加えたものが、一般に5軸マシニングセンタと呼ばれます。
5軸機は、ワークや工具の向きを変えながら多方向から加工できるため、1回の段取りで複雑形状を仕上げやすくなります。段取り替えが減ることで、段取り誤差を抑えやすくなり、リードタイムの短縮にもつながります。タービンブレードのような曲面の多い部品にも対応しやすいのが特徴です。
CNC自動旋盤でも、B軸を備えて斜め穴加工や多方向からの加工に対応する機種があります。機械の可動方向を増やすことで、複雑な形状を効率よく加工するという考え方は共通しています。
よくある質問（FAQ）
Q. マシニングセンタとフライス盤はどう違うのですか？
A. 基本の加工原理、つまり刃物を回して削る点は同じです。大きな違いは、マシニングセンタがATC（自動工具交換装置）を備えていることです。複数の工具を自動交換しながら、穴あけ・ねじ立て・平面加工などの多工程を連続して行えます。
Q. 立形と横形、初心者はどちらをイメージすればよいですか？
A. まずは、広く使われている立形マシニングセンタをイメージするとよいでしょう。立形は主軸が垂直方向を向いており、上から工具を当てて加工するタイプです。横形は主軸が水平方向を向いており、量産加工や多面加工に強いタイプです。
Q. マシニングセンタとCNC自動旋盤は競合しますか？
A. 競合するというより、得意分野が異なる工作機械です。角物や複雑形状の部品はマシニングセンタ、丸物や小物部品の量産はCNC自動旋盤、というように使い分けるのが一般的です。
まとめ
マシニングセンタは、ATCによる自動工具交換を強みに、フライス加工を中心とした多面・多工程の加工を1台で行える工作機械です。金型やハウジングなどの角物・複雑形状の加工を得意とし、丸物部品の量産を得意とするCNC自動旋盤とは、役割を分担して使われます。
次は、ターニングセンタ（複合加工機）とはで、旋削加工とフライス加工を統合した機械を見ていきましょう。
