ノズルは、液体や気体を噴き出すための部品で、燃料噴射、塗装、医療、各種の産業機器など、幅広い分野で使われています。
小さな部品ながら、微細な穴と高い精度が求められる、加工難易度の高い部品のひとつです。
このページでは、ノズルの旋盤加工のポイントを解説します。
この記事の内容
ノズル加工の難しさ
ノズル加工が難しいのには、いくつかの理由があります。
まず、微細な穴です。
ノズルの噴き出し口は非常に小さく、細い穴を高精度にあける必要があります。
細い穴ほど工具（ドリル）も細くなり、折れやすく、加工が難しくなります。
次に、同軸度の確保。
ノズルは、外形と内側の穴の中心が正確に一致していること（同軸度）が、噴霧の性能を左右します。
中心がずれると、噴き出す方向や量にムラが生じます。
そして、面品位。
流体がスムーズに流れるよう、内面・噴出口の仕上がりも重要です。
加工のポイント
微細穴の加工
細い穴をあける際は、ドリルの折損を防ぐことが最大の課題です。
適切な切削条件（送り・回転数）を選び、切りくずをこまめに排出する「ステップ加工（ペッキング）」を活用します。
深い穴では、切りくずが詰まりやすいため、高圧クーラントで切りくずを排出し、刃先を冷却することが有効です。
同軸度の確保
外形と穴の同軸度を高めるには、できるだけ「1回の段取り（ワンチャッキング）」で外形加工と穴あけを行うことが重要です。
ワークを付け替えると、そのたびに中心がずれるリスクが生じます。

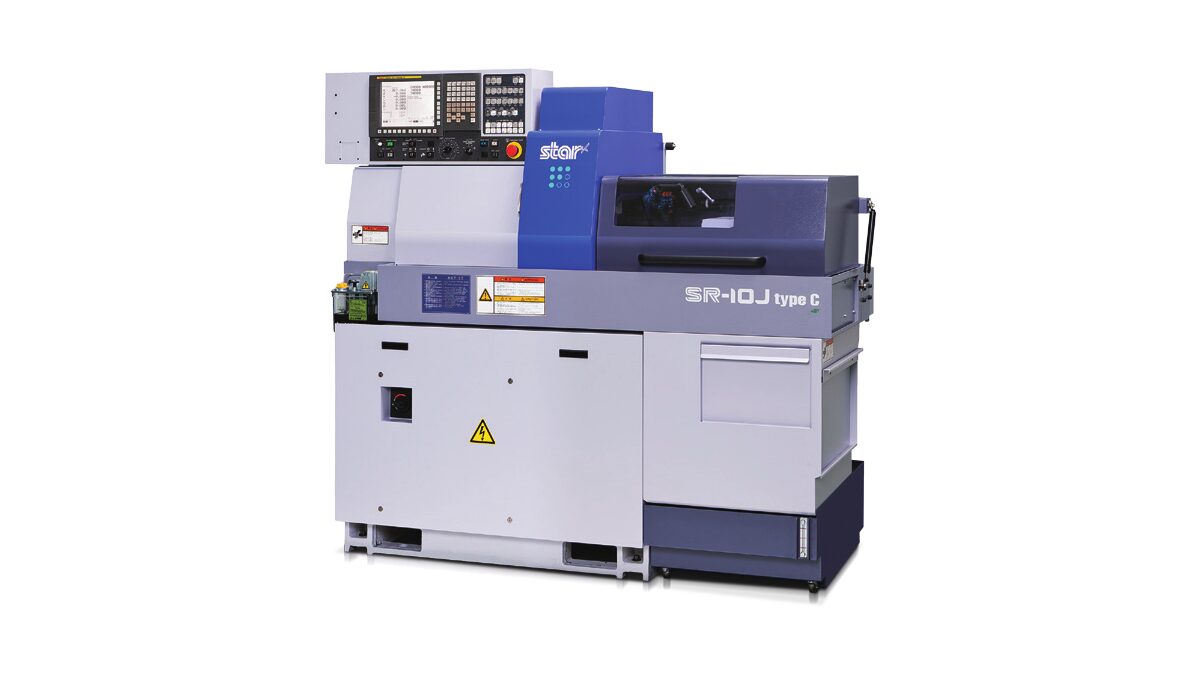

CNC自動旋盤の複合加工によって、外形と穴を連続して加工すれば、同軸度を高く保てます。
細長いノズルでは、ガイドブッシュで支えるスイス型が精度確保に有利です。
安定量産のために
ノズルは量産されることが多く、何個作っても同じ品質を保つことが求められます。
微細な穴や同軸度を安定させるには、工具摩耗の管理が欠かせません。
細い工具は摩耗・欠損が品質に直結するため、適切なタイミングでの工具交換や、機内計測による寸法の監視が有効です。
用途によって変わる要求精度
ひとくちにノズルといっても、用途によって求められる精度や特性は大きく異なります。
加工に入る前に、その部品が「何のためのノズルか」を理解しておくことが大切です。
たとえば、燃料噴射用のノズルは、噴霧の量とパターンが燃焼性能やエンジン効率に直結するため、噴出口の寸法・形状に極めて高い精度が求められます。
塗装用ノズルでは、均一な噴霧パターンを得るための内面形状が重要です。
医療用ノズルでは、衛生面や生体適合性を考慮した材料選定・仕上げが必要になります。
このように、同じ「ノズル加工」でも、用途に応じて重視すべきポイントが変わります。
図面の公差や指示の背景にある「なぜこの精度が必要なのか」を理解することが、品質の高いノズル加工につながります。
よくある質問（FAQ）
Q. ノズルの微細穴加工で気をつけることは？
A. 細いドリルの折損を防ぐことが最大の課題です。
穴を一度に深くあけるのではなく、少しずつ加工して途中でドリルを戻し、切りくずを排出しながら進める「ステップ加工」が有効です。
さらに、適切な切削条件や高圧クーラントによる冷却も、安定した加工につながります。
Q. 同軸度を高めるにはどうすればよいですか？
A. ワンチャックで材料をつかんだまま外径加工と穴あけを行うことが、最も効果的です。
ワンチャックであれば、すべての加工面が同じ主軸の回転中心を基準に削られるため、ワークをつかみ替える際の振れを心配する必要がありません。
Q. 量産で品質を安定させるには？
A. 量産では、工具の摩耗を早めに把握し、品質に影響が出る前に対処することが重要です。
特に細い工具は、わずかな摩耗や刃先の欠けでも穴径や仕上がりのばらつきにつながります。
そのため、加工数や加工時間に応じて工具交換のタイミングを決め、あわせて機内計測で寸法変化を監視することで、安定した品質を保ちやすくなります。
まとめ
ノズルの旋盤加工は、微細穴・同軸度・面品位の確保が難しい、加工難易度の高い部品です。
ステップ加工や高圧クーラントによる微細穴加工、ワンチャッキングによる同軸度確保、工具摩耗の管理が品質の鍵になります。
